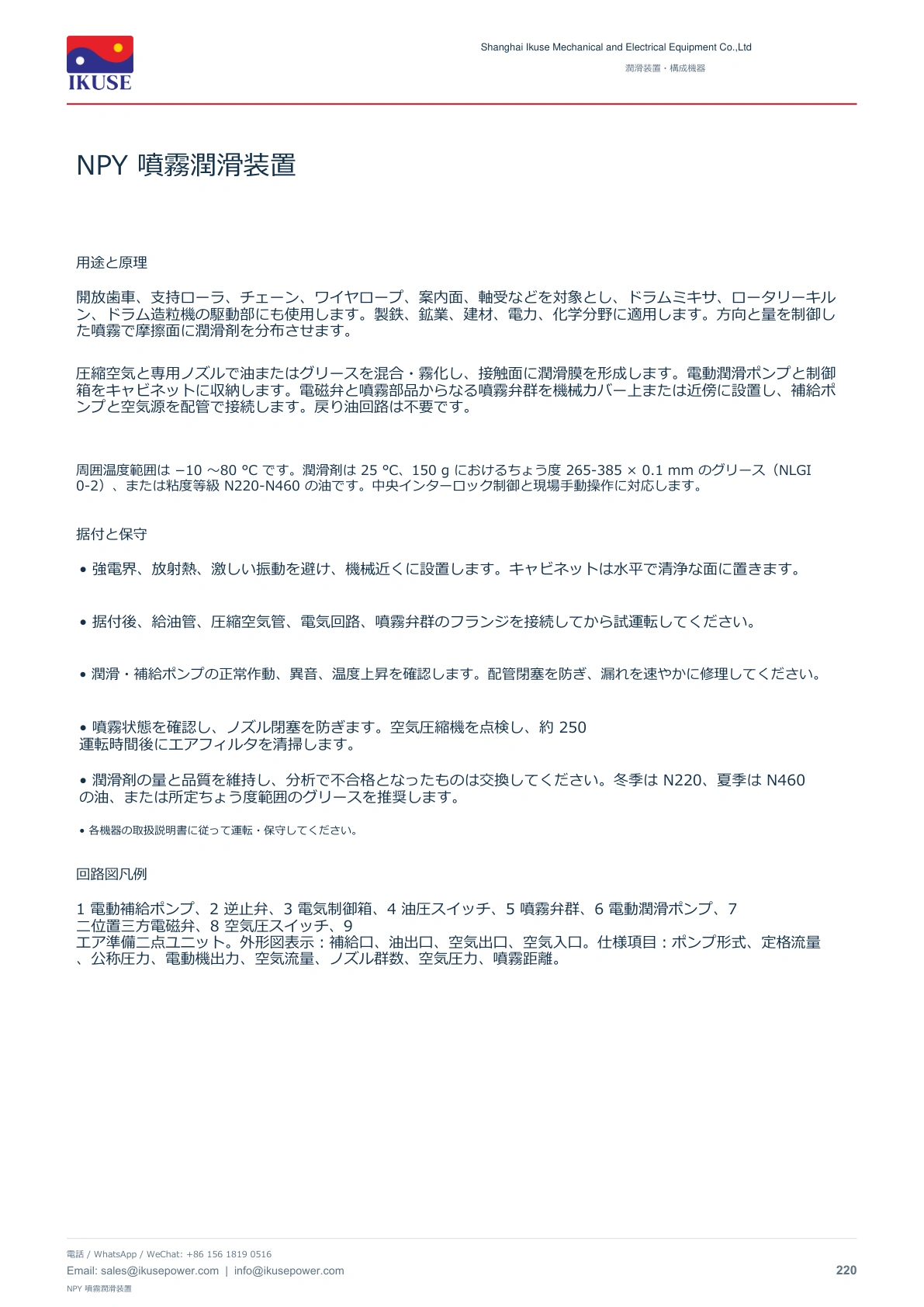

IKUSE 循環給油装置

開放歯車、支持ローラ、チェーン、ワイヤロープ、案内面、軸受などを対象とし、ドラムミキサ、ロータリーキルン、ドラム造粒機の駆動部にも使用します。製鉄、鉱業、建材、電力、化学分野に適用します。方向と量を制御した噴霧で摩擦面に潤滑剤を分布させます。

圧縮空気と専用ノズルで油またはグリースを混合・霧化し、接触面に潤滑膜を形成します。電動潤滑ポンプと制御箱をキャビネットに収納します。電磁弁と噴霧部品からなる噴霧弁群を機械カバー上または近傍に設置し、補給ポンプと空気源を配管で接続します。戻り油回路は不要です。

周囲温度範囲は −10 ～80 °C です。潤滑剤は 25 °C、150 g におけるちょう度 265-385 × 0.1 mm のグリース（NLGI 0-2）、または粘度等級 N220-N460 の油です。中央インターロック制御と現場手動操作に対応します。

• 強電界、放射熱、激しい振動を避け、機械近くに設置します。キャビネットは水平で清浄な面に置きます。

• 据付後、給油管、圧縮空気管、電気回路、噴霧弁群のフランジを接続してから試運転してください。

• 潤滑・補給ポンプの正常作動、異音、温度上昇を確認します。配管閉塞を防ぎ、漏れを速やかに修理してください。

• 噴霧状態を確認し、ノズル閉塞を防ぎます。空気圧縮機を点検し、約 250 運転時間後にエアフィルタを清掃します。

• 潤滑剤の量と品質を維持し、分析で不合格となったものは交換してください。冬季は N220、夏季は N460 の油、または所定ちょう度範囲のグリースを推奨します。

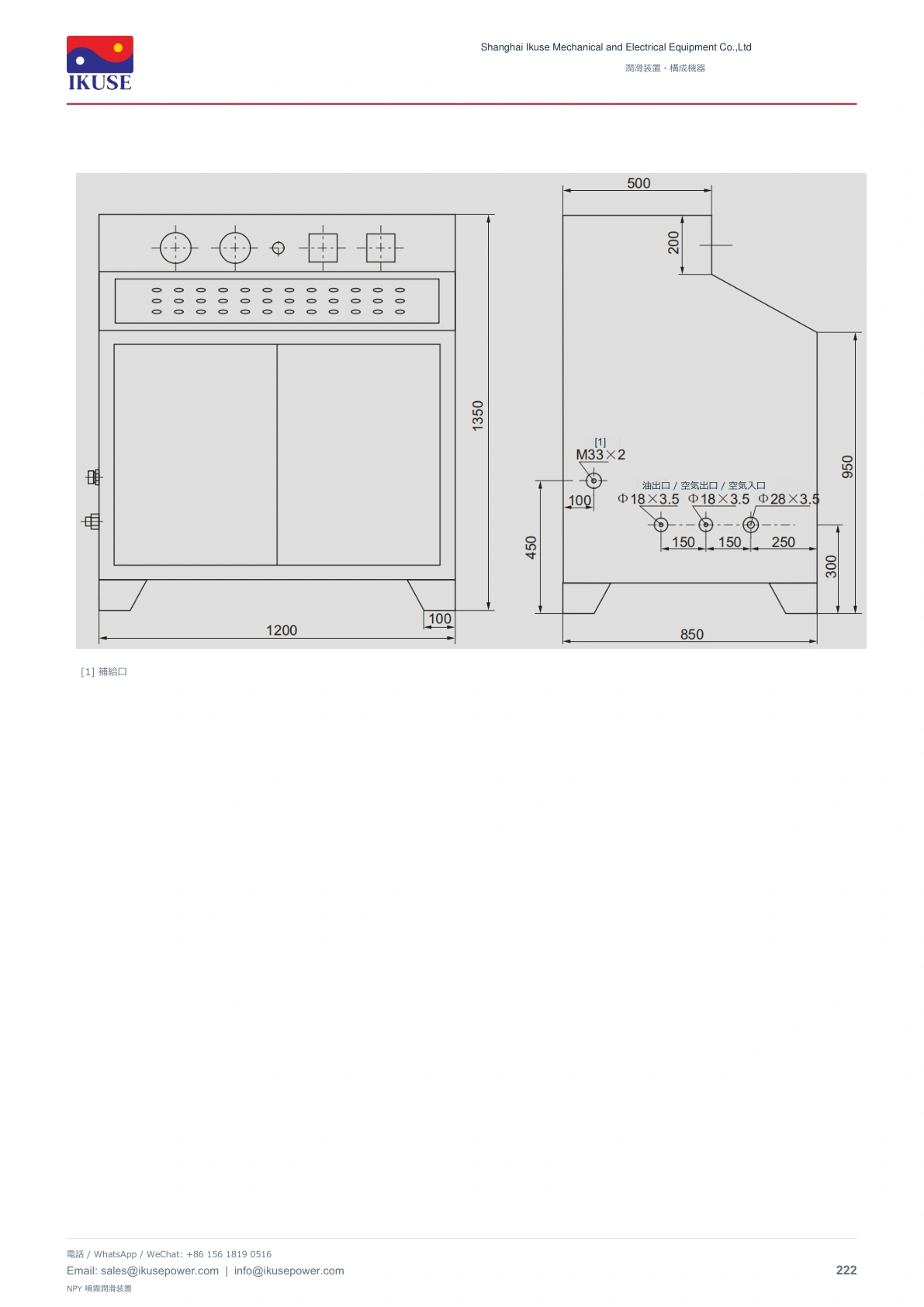

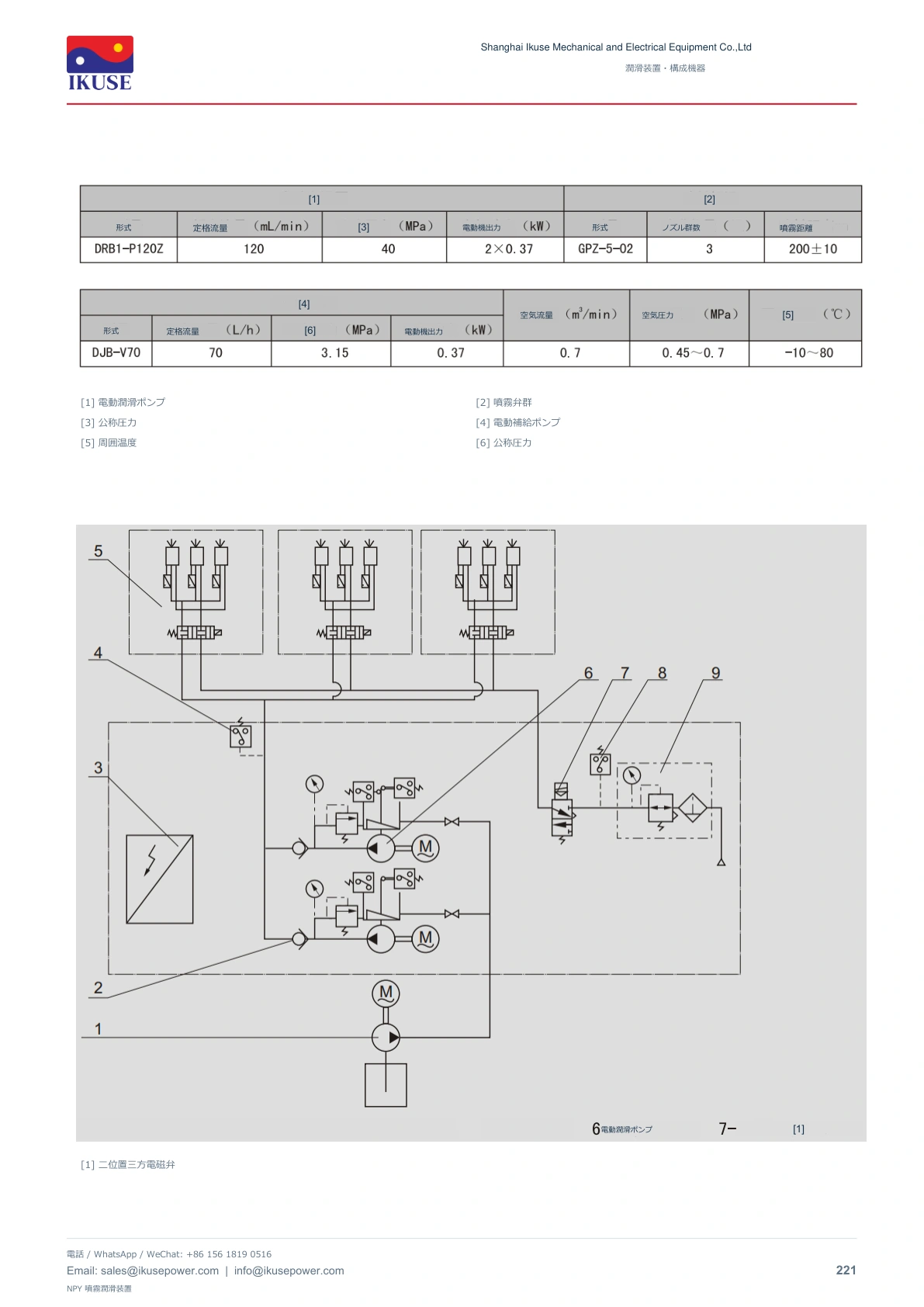

1 電動補給ポンプ、2 逆止弁、3 電気制御箱、4 油圧スイッチ、5 噴霧弁群、6 電動潤滑ポンプ、7 二位置三方電磁弁、8 空気圧スイッチ、9 エア準備二点ユニット。外形図表示：補給口、油出口、空気出口、空気入口。仕様項目：ポンプ形式、定格流量、公称圧力、電動機出力、空気流量、ノズル群数、空気圧力、噴霧距離。

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
