IKUSE 循環給油装置

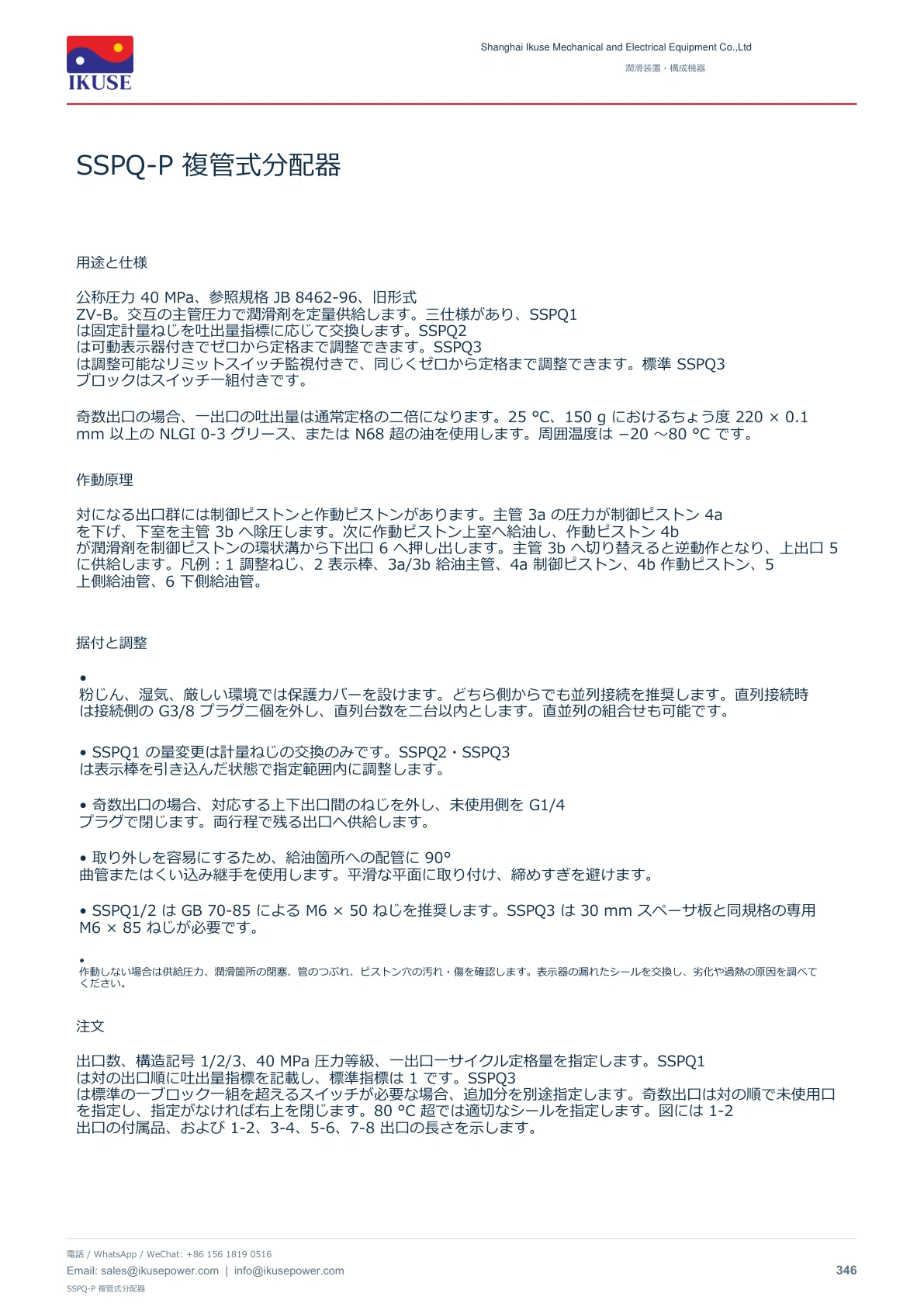

公称圧力 40 MPa、参照規格 JB 8462-96、旧形式 ZV-B。交互の主管圧力で潤滑剤を定量供給します。三仕様があり、SSPQ1 は固定計量ねじを吐出量指標に応じて交換します。SSPQ2 は可動表示器付きでゼロから定格まで調整できます。SSPQ3 は調整可能なリミットスイッチ監視付きで、同じくゼロから定格まで調整できます。標準 SSPQ3 ブロックはスイッチ一組付きです。

奇数出口の場合、一出口の吐出量は通常定格の二倍になります。25 °C、150 g におけるちょう度 220 × 0.1 mm 以上の NLGI 0-3 グリース、または N68 超の油を使用します。周囲温度は −20 ～80 °C です。

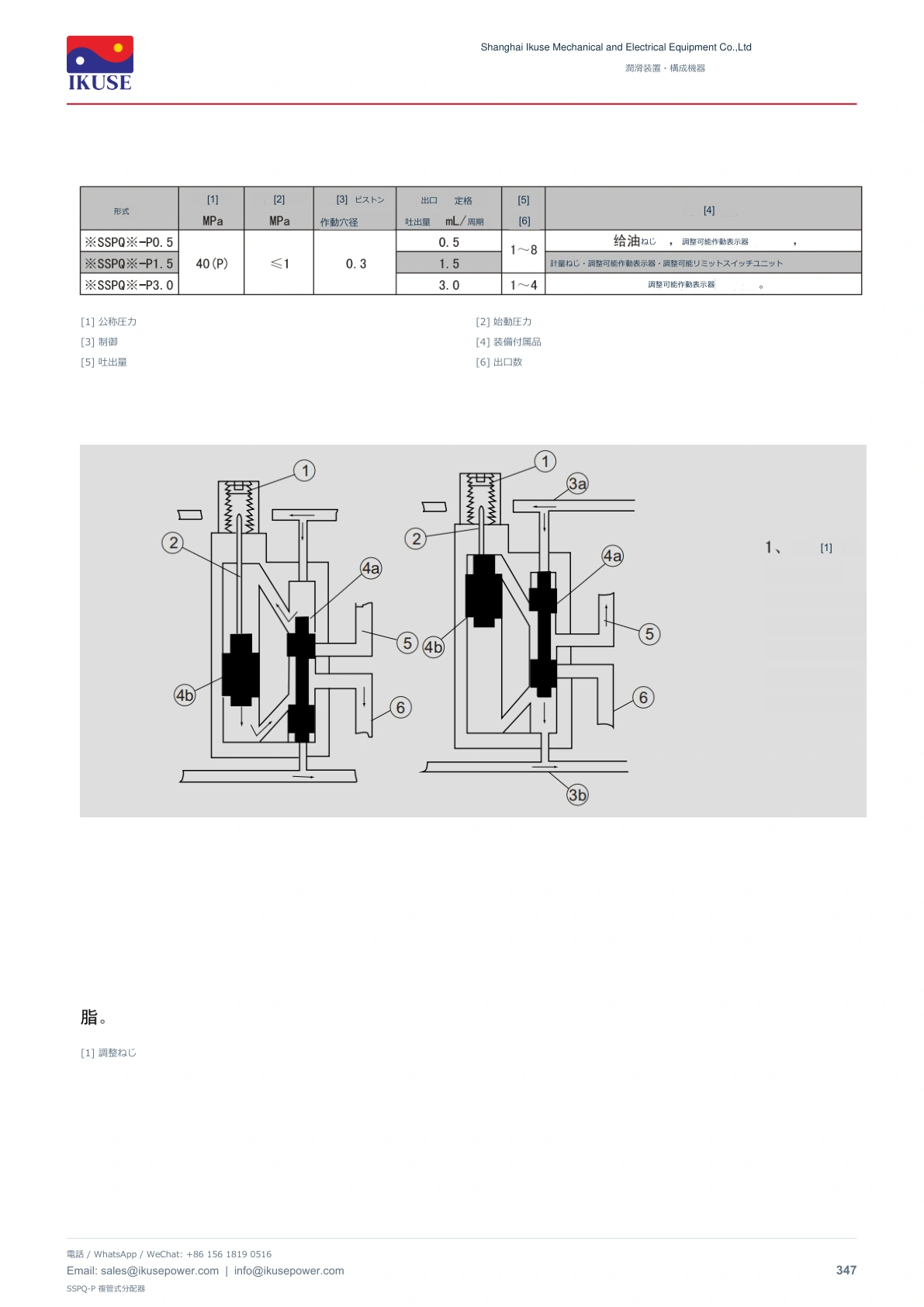

対になる出口群には制御ピストンと作動ピストンがあります。主管 3a の圧力が制御ピストン 4a を下げ、下室を主管 3b へ除圧します。次に作動ピストン上室へ給油し、作動ピストン 4b が潤滑剤を制御ピストンの環状溝から下出口 6 へ押し出します。主管 3b へ切り替えると逆動作となり、上出口 5 に供給します。凡例：1 調整ねじ、2 表示棒、3a/3b 給油主管、4a 制御ピストン、4b 作動ピストン、5 上側給油管、6 下側給油管。

• 粉じん、湿気、厳しい環境では保護カバーを設けます。どちら側からでも並列接続を推奨します。直列接続時は接続側の G3/8 プラグ二個を外し、直列台数を二台以内とします。直並列の組合せも可能です。

• SSPQ1 の量変更は計量ねじの交換のみです。SSPQ2・SSPQ3 は表示棒を引き込んだ状態で指定範囲内に調整します。

• 奇数出口の場合、対応する上下出口間のねじを外し、未使用側を G1/4 プラグで閉じます。両行程で残る出口へ供給します。

• 取り外しを容易にするため、給油箇所への配管に 90° 曲管またはくい込み継手を使用します。平滑な平面に取り付け、締めすぎを避けます。

• SSPQ1/2 は GB 70-85 による M6 × 50 ねじを推奨します。SSPQ3 は 30 mm スペーサ板と同規格の専用 M6 × 85 ねじが必要です。

• 作動しない場合は供給圧力、潤滑箇所の閉塞、管のつぶれ、ピストン穴の汚れ・傷を確認します。表示器の漏れたシールを交換し、劣化や過熱の原因を調べてください。

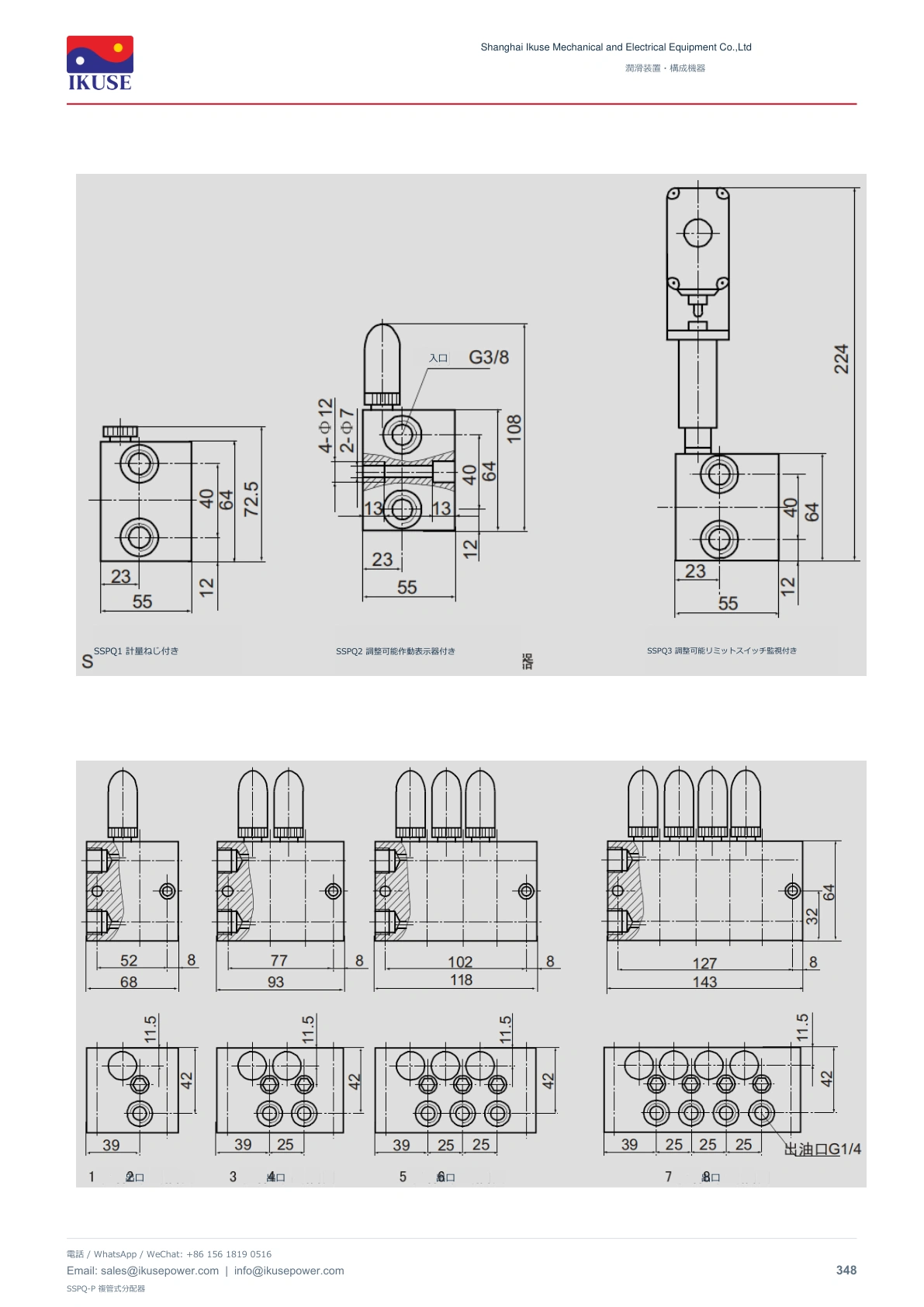

出口数、構造記号 1/2/3、40 MPa 圧力等級、一出口一サイクル定格量を指定します。SSPQ1 は対の出口順に吐出量指標を記載し、標準指標は 1 です。SSPQ3 は標準の一ブロック一組を超えるスイッチが必要な場合、追加分を別途指定します。奇数出口は対の順で未使用口を指定し、指定がなければ右上を閉じます。80 °C 超では適切なシールを指定します。図には 1-2 出口の付属品、および 1-2、3-4、5-6、7-8 出口の長さを示します。

SSPQ1 計量ねじ付き SSPQ2 調整可能作動表示器付き SSPQ3 調整可能リミットスイッチ監視付き

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
