Описание
В электрической системе смазки с контролем конца магистралей при 20 MPa обеспечивает попеременную подачу и разгрузку двух магистралей под управлением электрического шкафа.
Подбор и эксплуатация
Внутренний или внешний слив выбирайте по давлению возвратной линии. Проверяйте питание и параметры электромагнита.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

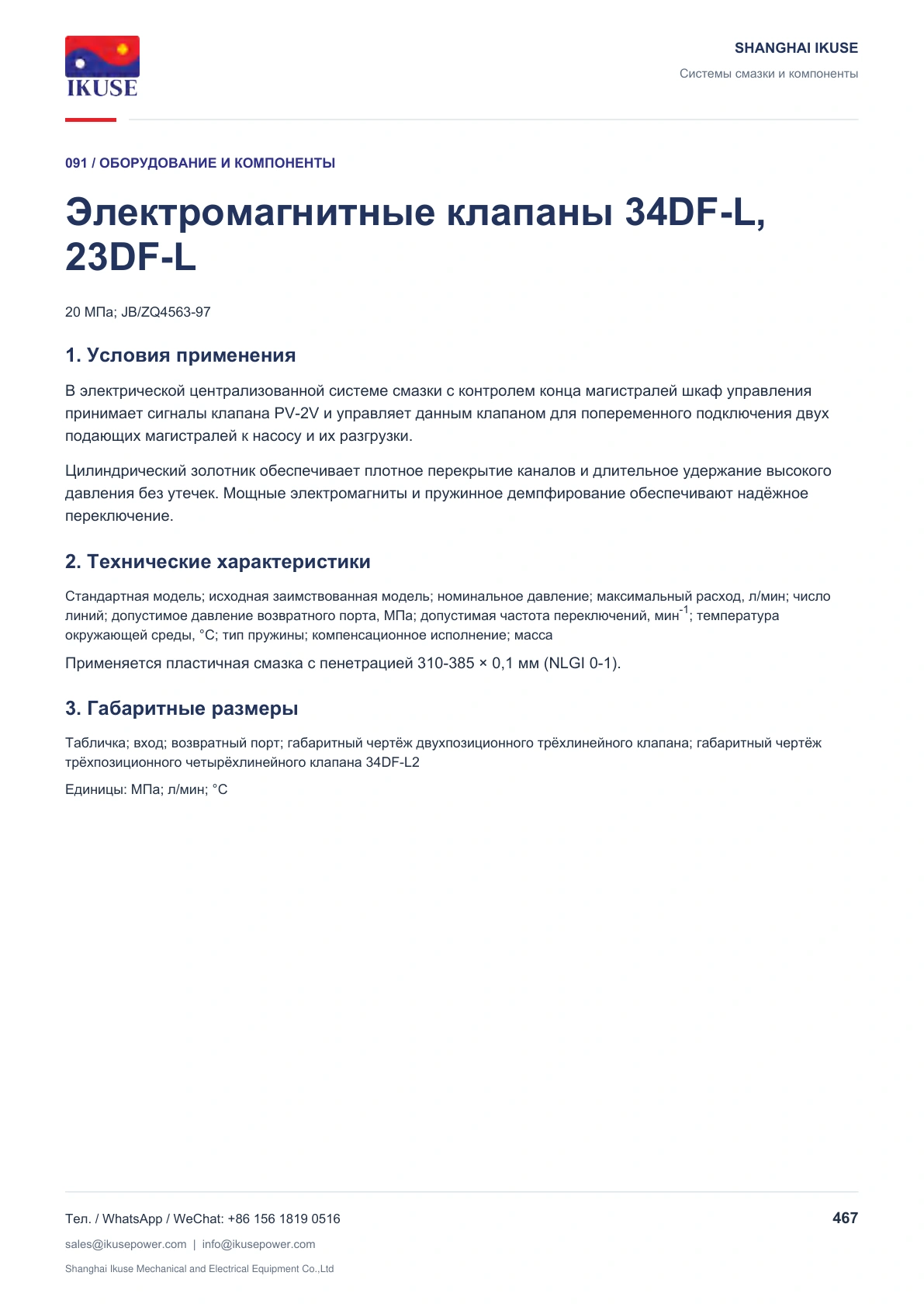

Конструкция и применение
20 МПа; JB/ZQ4563-97
1. Условия применения
В электрической централизованной системе смазки с контролем конца магистралей шкаф управления принимает сигналы клапана PV-2V и управляет данным клапаном для попеременного подключения двух подающих магистралей к насосу и их разгрузки.
Цилиндрический золотник обеспечивает плотное перекрытие каналов и длительное удержание высокого давления без утечек. Мощные электромагниты и пружинное демпфирование обеспечивают надёжное переключение.

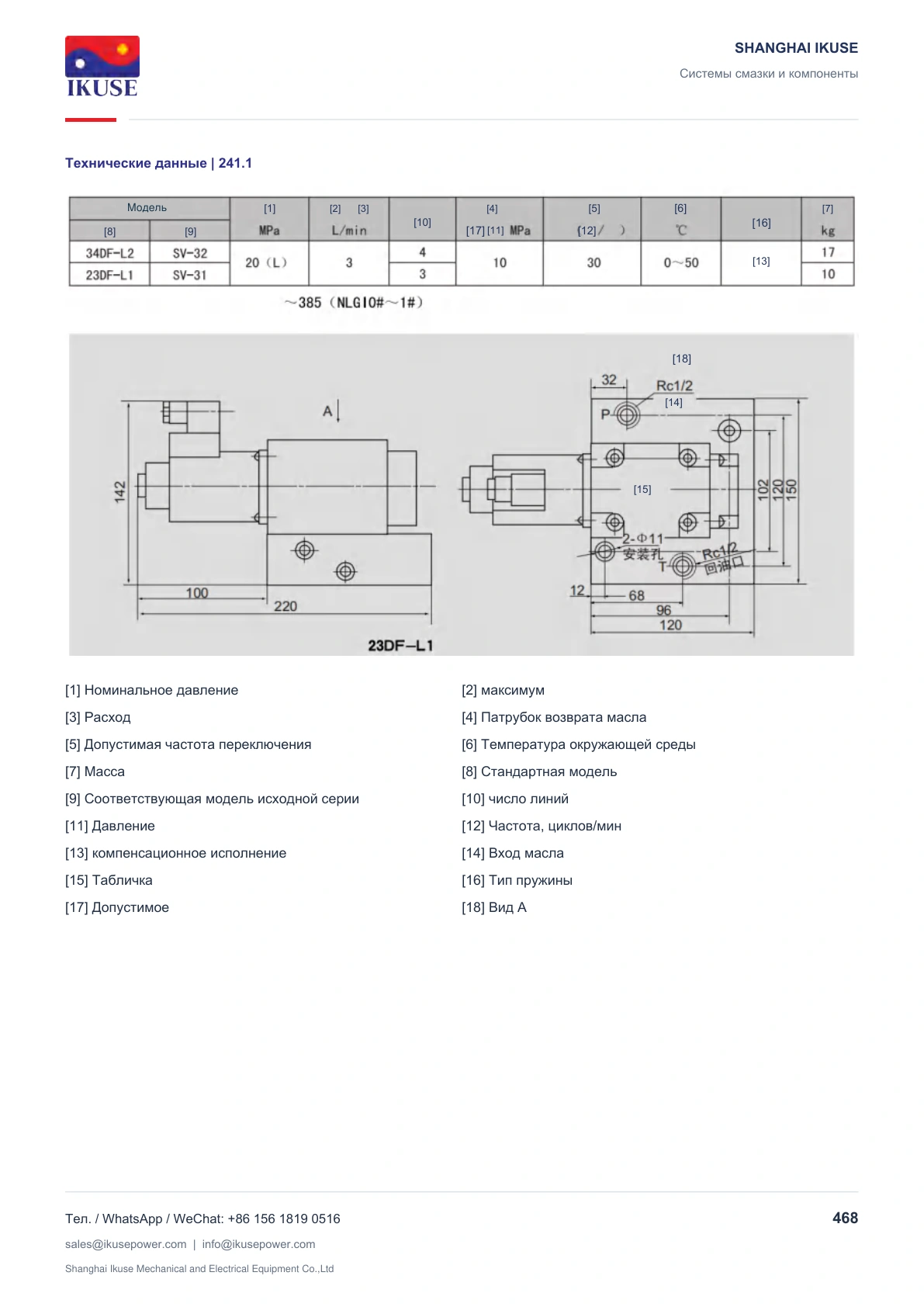

2. Технические характеристики
Стандартная модель; исходная заимствованная модель; номинальное давление; максимальный расход, л/мин; число линий; допустимое давление возвратного порта, МПа; допустимая частота переключений, мин-1; температура окружающей среды, °C; тип пружины; компенсационное исполнение; масса
Применяется пластичная смазка с пенетрацией 310-385 × 0,1 мм (NLGI 0-1).

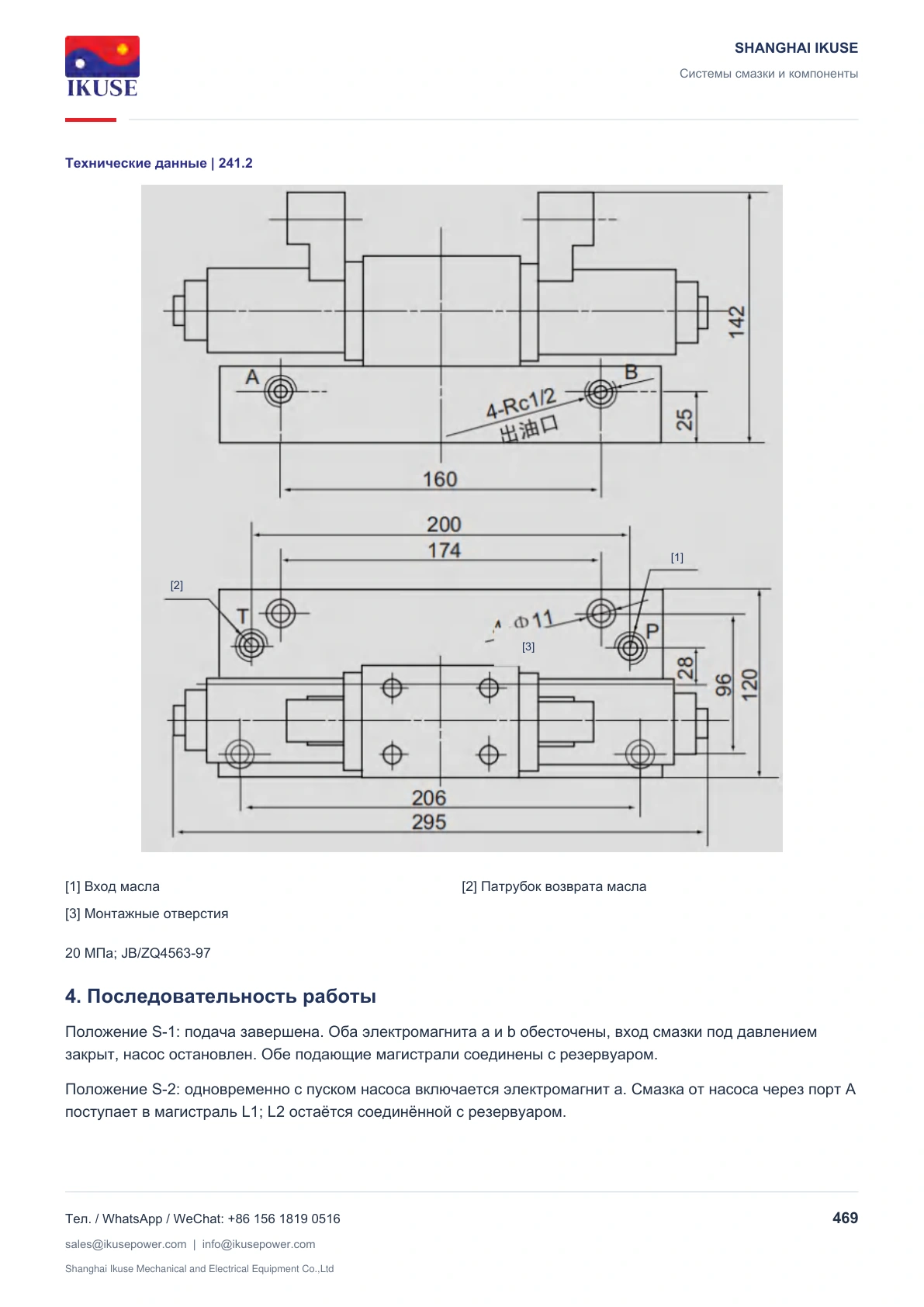

3. Габаритные размеры
Табличка; вход; возвратный порт; габаритный чертёж двухпозиционного трёхлинейного клапана; габаритный чертёж трёхпозиционного четырёхлинейного клапана 34DF-L2
Единицы: МПа; л/мин; °C
1. Условия применения
В электрической централизованной системе смазки с контролем конца магистралей шкаф управления принимает сигналы клапана PV-2V и управляет данным клапаном для попеременного подключения двух подающих магистралей к насосу и их разгрузки.
Цилиндрический золотник обеспечивает плотное перекрытие каналов и длительное удержание высокого давления без утечек. Мощные электромагниты и пружинное демпфирование обеспечивают надёжное переключение.
2. Технические характеристики
Стандартная модель; исходная заимствованная модель; номинальное давление; максимальный расход, л/мин; число линий; допустимое давление возвратного порта, МПа; допустимая частота переключений, мин-1; температура окружающей среды, °C; тип пружины; компенсационное исполнение; масса
Применяется пластичная смазка с пенетрацией 310-385 × 0,1 мм (NLGI 0-1).
3. Габаритные размеры
Табличка; вход; возвратный порт; габаритный чертёж двухпозиционного трёхлинейного клапана; габаритный чертёж трёхпозиционного четырёхлинейного клапана 34DF-L2
Единицы: МПа; л/мин; °C
