Описание
Пакеты металлических пластин передают крутящий момент и компенсируют смещения валов. Применяются в приводах насосов, вентиляторов и другого вращающегося оборудования.
Конструктивные особенности
Упругое соединение посредством металлических пластин; смазка пакетов пластин не требуется. Исполнение с промежуточной секцией облегчает техническое обслуживание.
Применение
Насосы, воздуходувки, мельницы, прокатные станы и другое вращающееся оборудование.
Конструкция и монтажные размеры
Конструкция и условные обозначения размеров показаны на чертежах. Числовые значения приведены в таблице для соответствующего типоразмера.

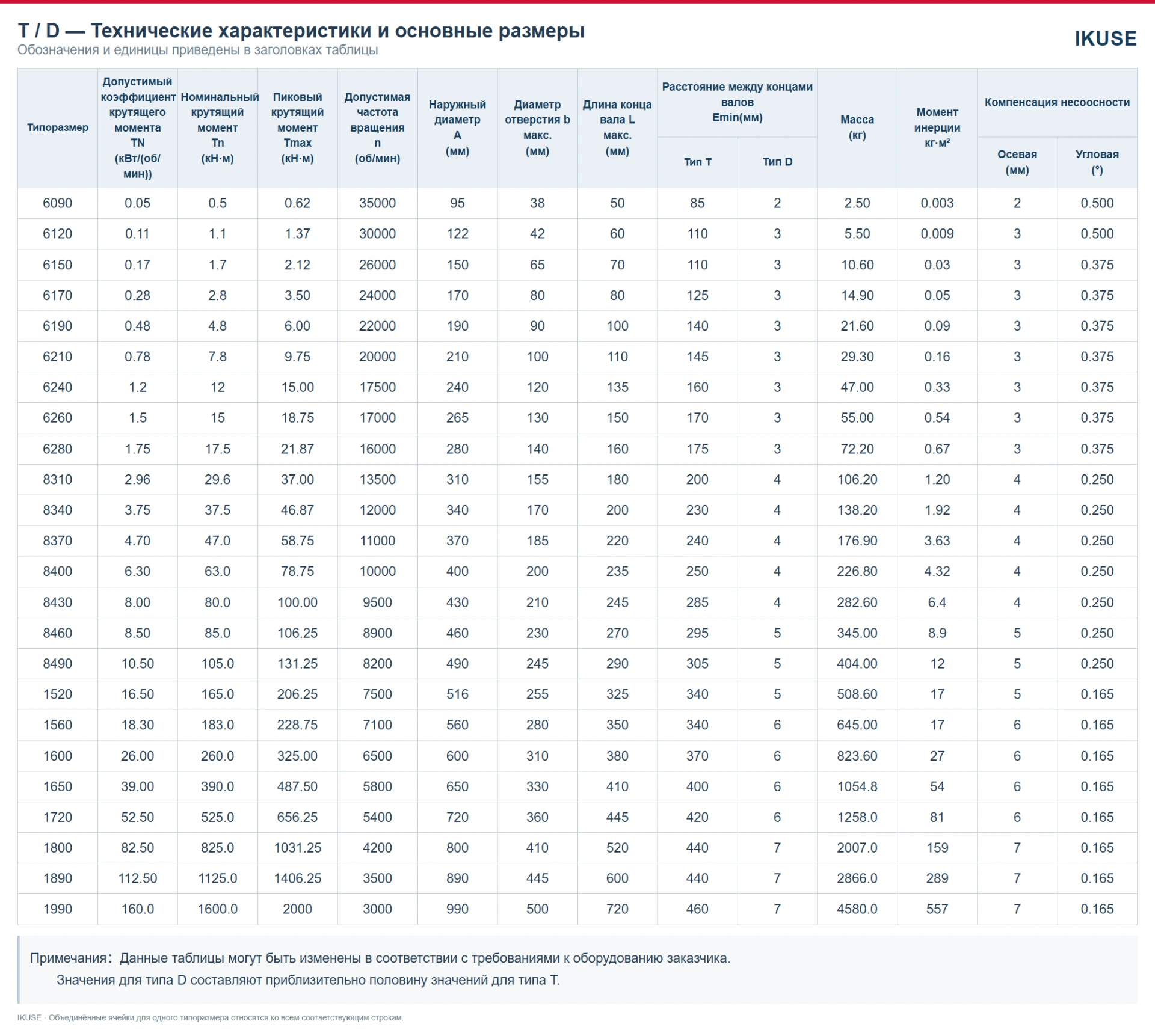

Технические характеристики и основные размеры
Исполнения T и D выбираются отдельно по соответствующим чертежам и расстоянию между концами валов. Данные одного исполнения нельзя непосредственно применять к другому.
Данные для заказа
Укажите тип оборудования, передаваемую мощность, рабочую частоту вращения, характер нагрузки, диаметры и длины концов обоих валов, расстояние между концами валов и монтажное пространство. При наличии тормоза, требований к динамической балансировке или особых упругих элементов укажите их отдельно.
