Описание
Электрический смазочный насос с одним выходом для централизованных систем при 40 MPa. Три исполнения по подаче; возможен передвижной смазочный агрегат.
Подбор и эксплуатация
Предназначен для периодической работы. Для непрерывного режима требуется отдельно согласовать конфигурацию.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
1. Условия применения

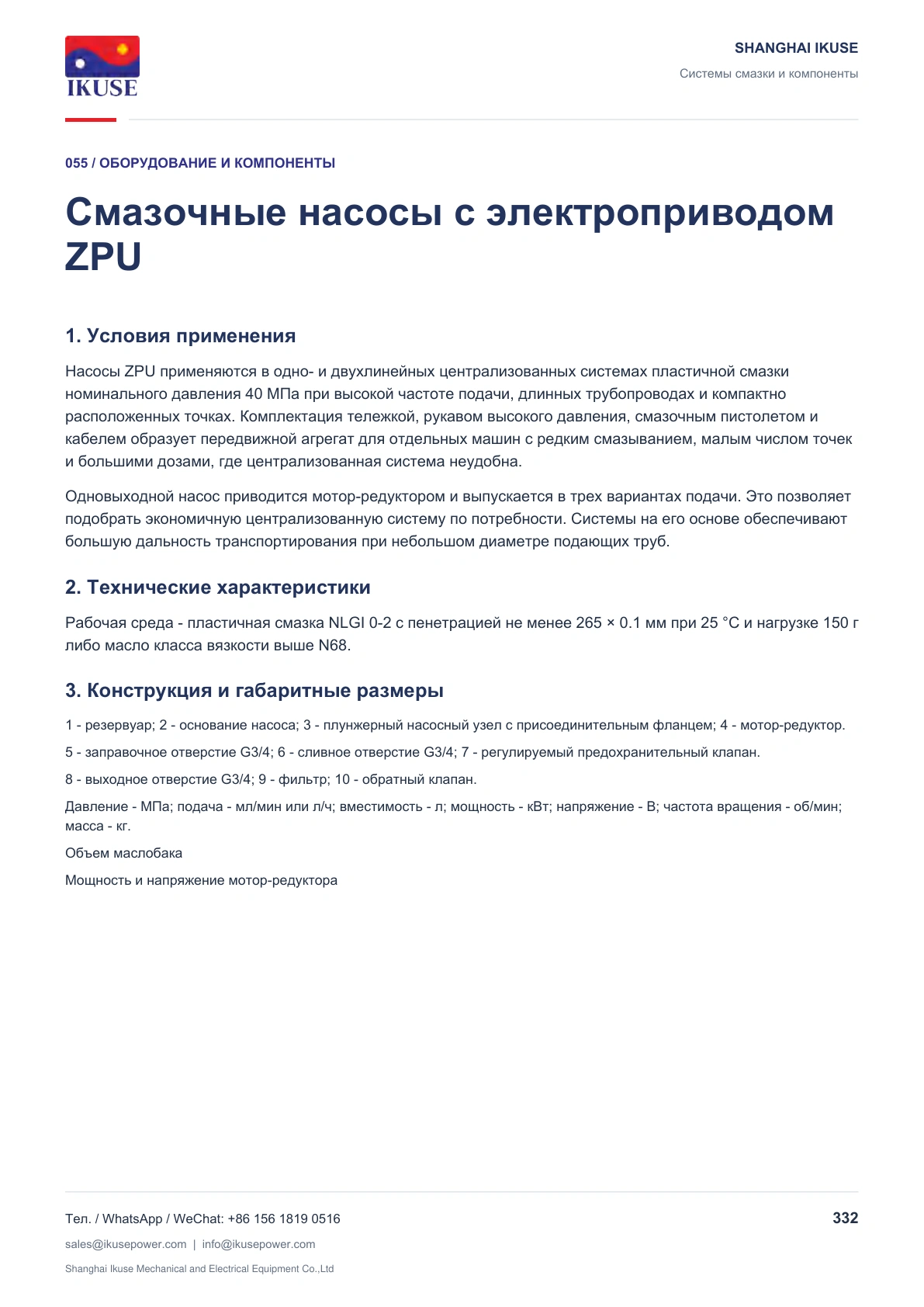

Насосы ZPU применяются в одно- и двухлинейных централизованных системах пластичной смазки номинального давления 40 МПа при высокой частоте подачи, длинных трубопроводах и компактно расположенных точках. Комплектация тележкой, рукавом высокого давления, смазочным пистолетом и кабелем образует передвижной агрегат для отдельных машин с редким смазыванием, малым числом точек и большими дозами, где централизованная система неудобна.
Одновыходной насос приводится мотор-редуктором и выпускается в трех вариантах подачи. Это позволяет подобрать экономичную централизованную систему по потребности. Системы на его основе обеспечивают большую дальность транспортирования при небольшом диаметре подающих труб.
2. Технические характеристики
Рабочая среда - пластичная смазка NLGI 0-2 с пенетрацией не менее 265 × 0.1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68.

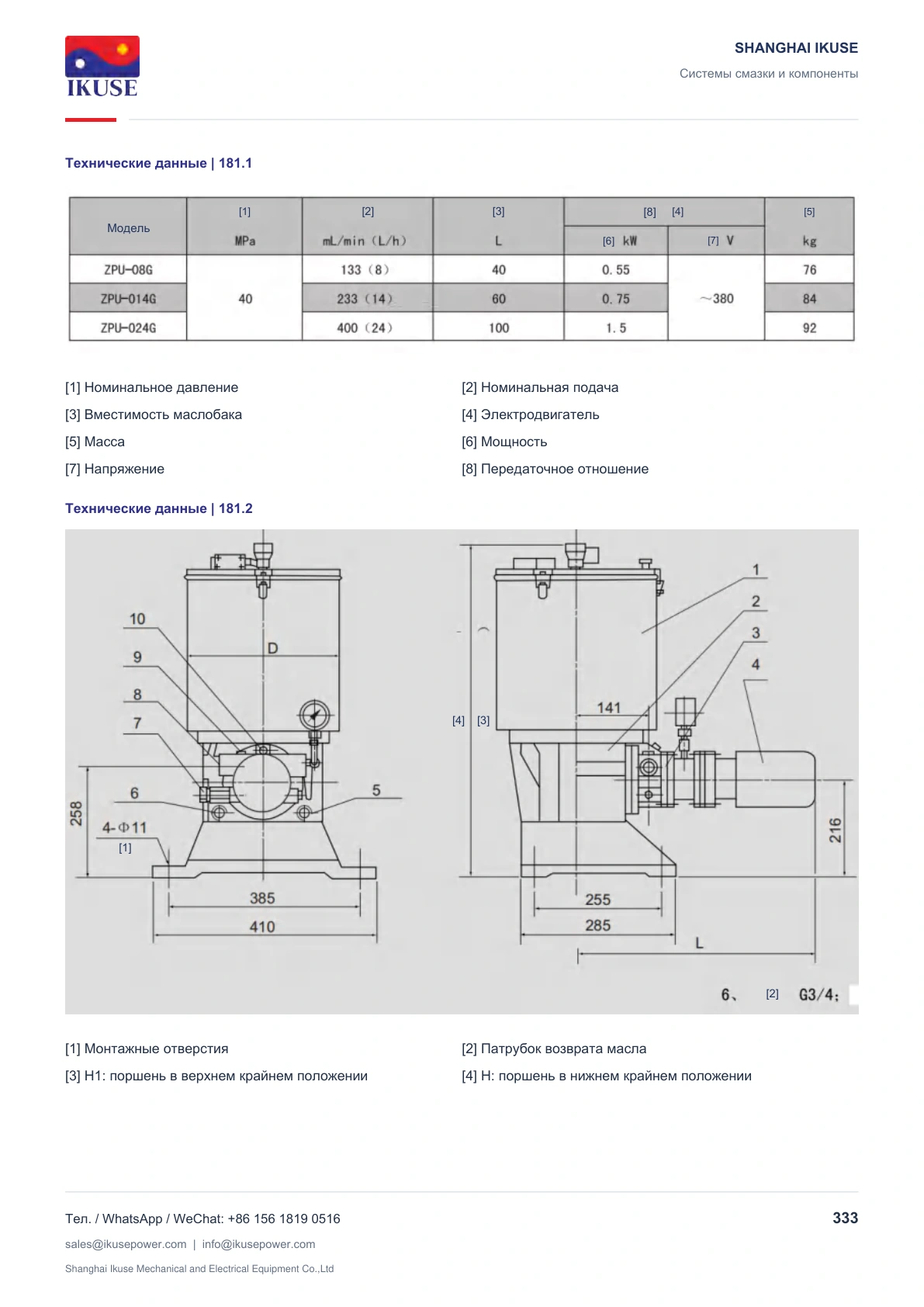

3. Конструкция и габаритные размеры
1 - резервуар; 2 - основание насоса; 3 - плунжерный насосный узел с присоединительным фланцем; 4 - мотор-редуктор.
5 - заправочное отверстие G3/4; 6 - сливное отверстие G3/4; 7 - регулируемый предохранительный клапан.
8 - выходное отверстие G3/4; 9 - фильтр; 10 - обратный клапан.
Давление - МПа; подача - мл/мин или л/ч; вместимость - л; мощность - кВт; напряжение - В; частота вращения - об/мин; масса - кг.
Объем маслобака
Мощность и напряжение мотор-редуктора
Насосы ZPU применяются в одно- и двухлинейных централизованных системах пластичной смазки номинального давления 40 МПа при высокой частоте подачи, длинных трубопроводах и компактно расположенных точках. Комплектация тележкой, рукавом высокого давления, смазочным пистолетом и кабелем образует передвижной агрегат для отдельных машин с редким смазыванием, малым числом точек и большими дозами, где централизованная система неудобна.
Одновыходной насос приводится мотор-редуктором и выпускается в трех вариантах подачи. Это позволяет подобрать экономичную централизованную систему по потребности. Системы на его основе обеспечивают большую дальность транспортирования при небольшом диаметре подающих труб.
2. Технические характеристики
Рабочая среда - пластичная смазка NLGI 0-2 с пенетрацией не менее 265 × 0.1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68.
3. Конструкция и габаритные размеры
1 - резервуар; 2 - основание насоса; 3 - плунжерный насосный узел с присоединительным фланцем; 4 - мотор-редуктор.
5 - заправочное отверстие G3/4; 6 - сливное отверстие G3/4; 7 - регулируемый предохранительный клапан.
8 - выходное отверстие G3/4; 9 - фильтр; 10 - обратный клапан.
Давление - МПа; подача - мл/мин или л/ч; вместимость - л; мощность - кВт; напряжение - В; частота вращения - об/мин; масса - кг.
Объем маслобака
Мощность и напряжение мотор-редуктора
