产品概述

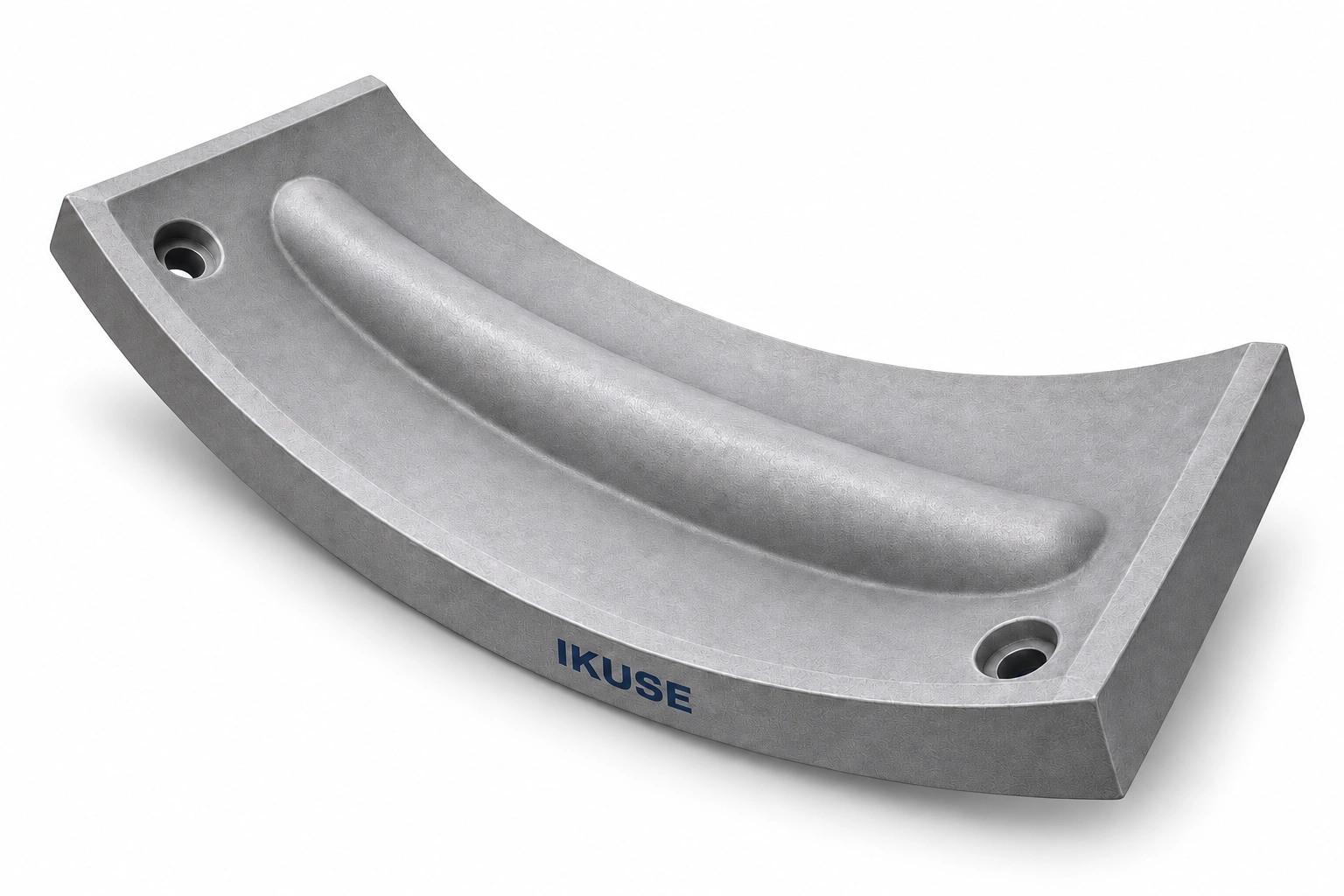

磨机筒体衬板覆盖筒体内表面，承担筒体防护与工作面形成两方面作用。衬板轮廓及排布会影响物料与研磨介质的运动，因此选型应同时核对设备结构、运行工况和安装配合。
工作面与排布
凸起、曲线及相邻衬板间距共同形成工作轮廓。工作面形式需结合磨机转速、研磨介质尺寸、装载水平及物料特性确定；示意图中的凸起形状不代表固定规格。

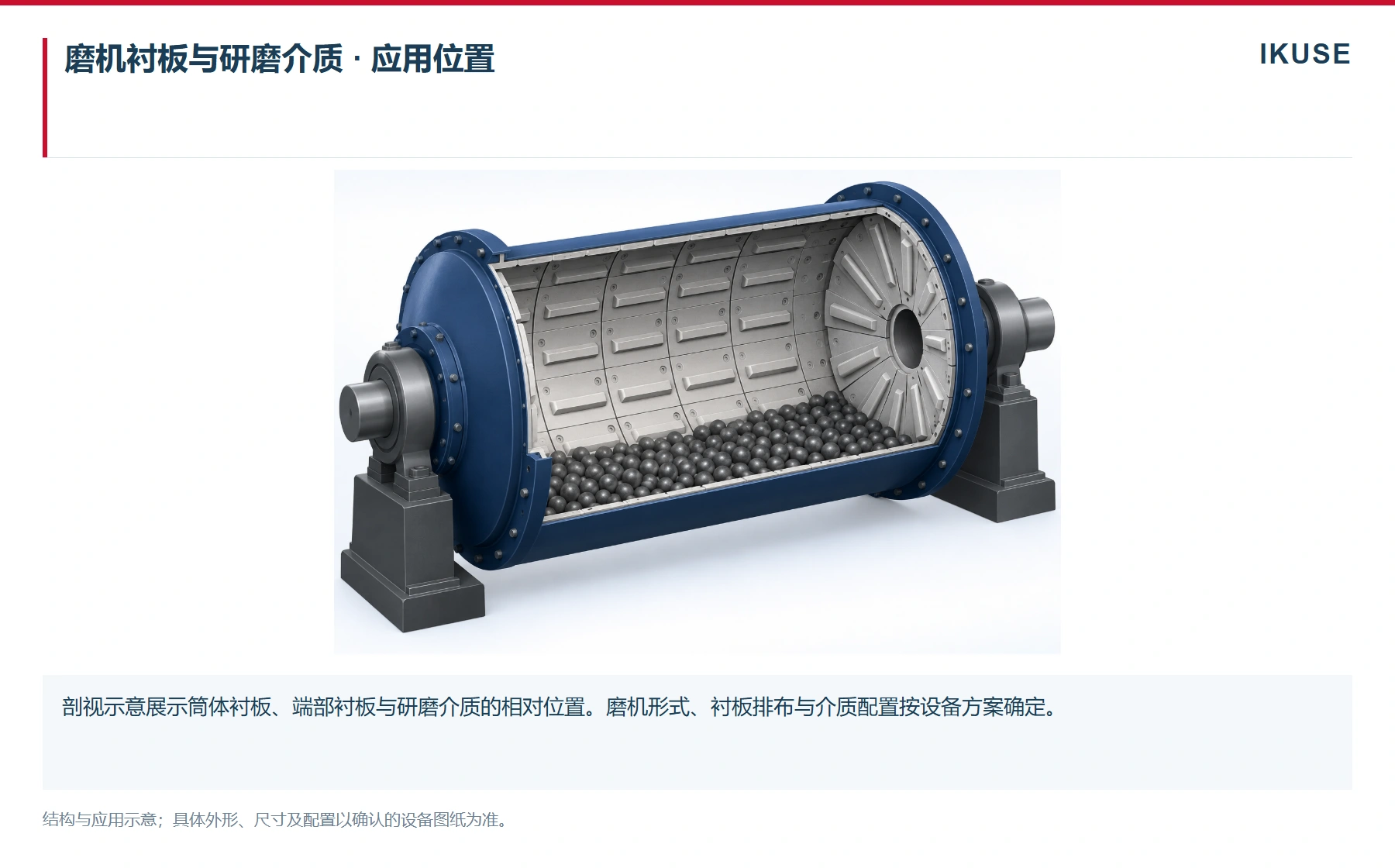

磨机衬板与研磨介质 · 应用位置
剖视示意展示筒体衬板、端部衬板与研磨介质的相对位置。磨机形式、衬板排布与介质配置按设备方案确定。 结构与应用示意；具体外形、尺寸及配置以确认的设备图纸为准。
背面与安装配合
安装曲率、支承面和接触关系决定衬板与筒体的配合。孔位、孔形、紧固件形式及分块边缘应与设备总图及相邻板排列方向一致；单块长度相同不能代替整套配合校核。
工况变化与维护观察
物料粒度、研磨介质规格或运行方式改变后，应重新核对工作面轮廓与排布。评估现有衬板时，建议记录磨薄位置、轮廓降低、冲击痕迹和局部破损，并结合运行记录判断更换或调整方案。
选型与订货资料
请提供筒体总图、分块排布图、各衬板图号与数量、安装曲率、孔位及紧固件信息。如需调整工作面，请附原配置、使用记录与现场照片。材质、尺寸、孔位和交付数量以双方确认的技术图纸及订单为准。
