磨机筒体衬板选型：需要核对哪些图纸和工况？

筒体衬板的工作面、安装面和分块排列共同影响使用效果。选型时应核对筒体图纸、孔位、运行工况和现有衬板磨损记录。

先核对设备与衬板图纸

提供磨机筒体总图、内径、安装曲率、衬板分块排布图，以及各图号和数量。相邻衬板的排列方向和边缘配合也应在图纸中明确。

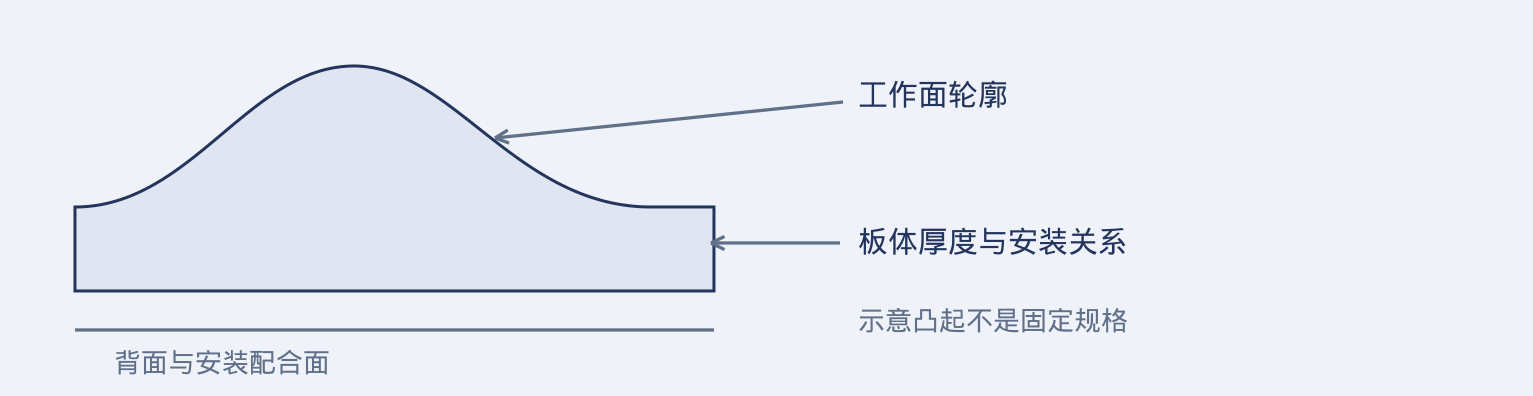

工作面不能只按板厚选择

凸起、曲线和相邻板间距构成衬板的工作轮廓。轮廓应结合磨机转速、研磨介质尺寸、装载水平、物料粒度及干磨或湿磨条件确定。

安装面与紧固件需要配套

背面曲率、支承接触、孔位、孔形及紧固件形式要与筒体结构匹配。即使单块外形尺寸接近，也不能跳过整套排布与安装配合的核对。

把磨损记录与工况变化放在一起看

记录衬板磨薄位置、轮廓降低、冲击痕迹与局部破损，并附运行时间、物料及研磨介质变化。原工作面在工况改变后可能需要重新评估。

提交选型资料

• 筒体总图、分块排布图、衬板图号和数量
• 安装曲率、孔位、紧固件形式及现场照片
• 物料粒度、研磨介质规格、干磨或湿磨方式
• 现有衬板磨损记录和期望调整的部位

查看 IKUSE 磨机筒体衬板 产品页面。具体材质、尺寸和交付数量以双方确认的技术图纸及订单为准。
