产品概述

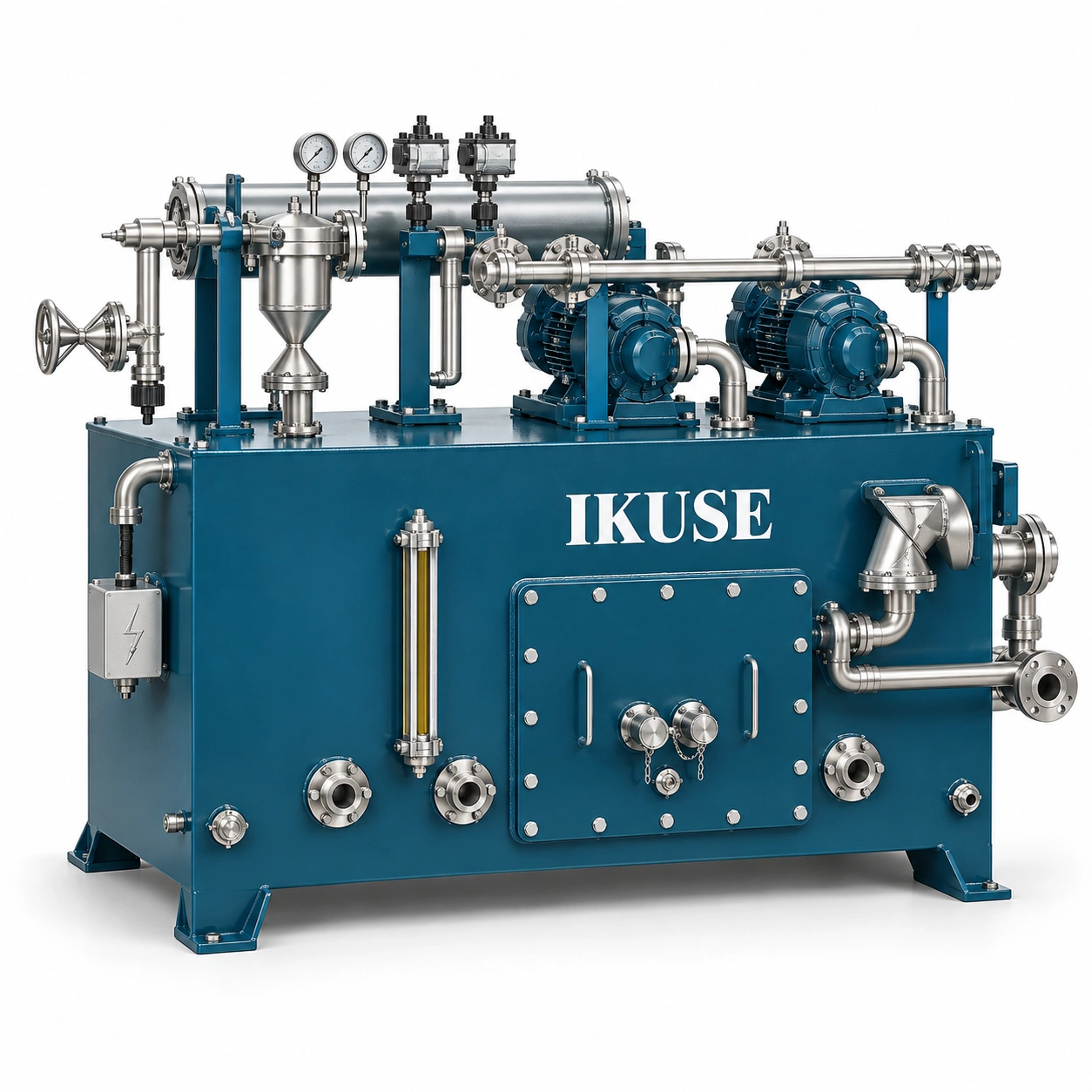

XHZ 型稀油润滑装置用于冶金、重型机械及矿山设备的循环稀油润滑，由油箱、油泵装置、双筒磁芯网式过滤器、冷却器及监测控制系统组成。适用油品黏度范围为 22～460 mm²/s，正常供油温度为 40±3 ℃。不同规格及压力罐配置分别列示，便于结合主机工况选型。
结构与使用特点
• 工作泵与备用泵可切换，供油压力下降至设定值时自动启动备用泵。
• 双筒磁芯网式过滤器设压差监测，可切换滤筒进行维护。
• 通过温度信号控制加热与冷却，提供超温报警和低温启动限制。
• 油箱设高、低油位报警，压力信号可与主机运行联锁。
• A 型配压力罐，在油泵故障或停电时提供短时供油，持续时间取决于储油量和压力。
• 双筒磁芯网式过滤器设压差监测，可切换滤筒进行维护。
• 通过温度信号控制加热与冷却，提供超温报警和低温启动限制。
• 油箱设高、低油位报警，压力信号可与主机运行联锁。
• A 型配压力罐，在油泵故障或停电时提供短时供油，持续时间取决于储油量和压力。

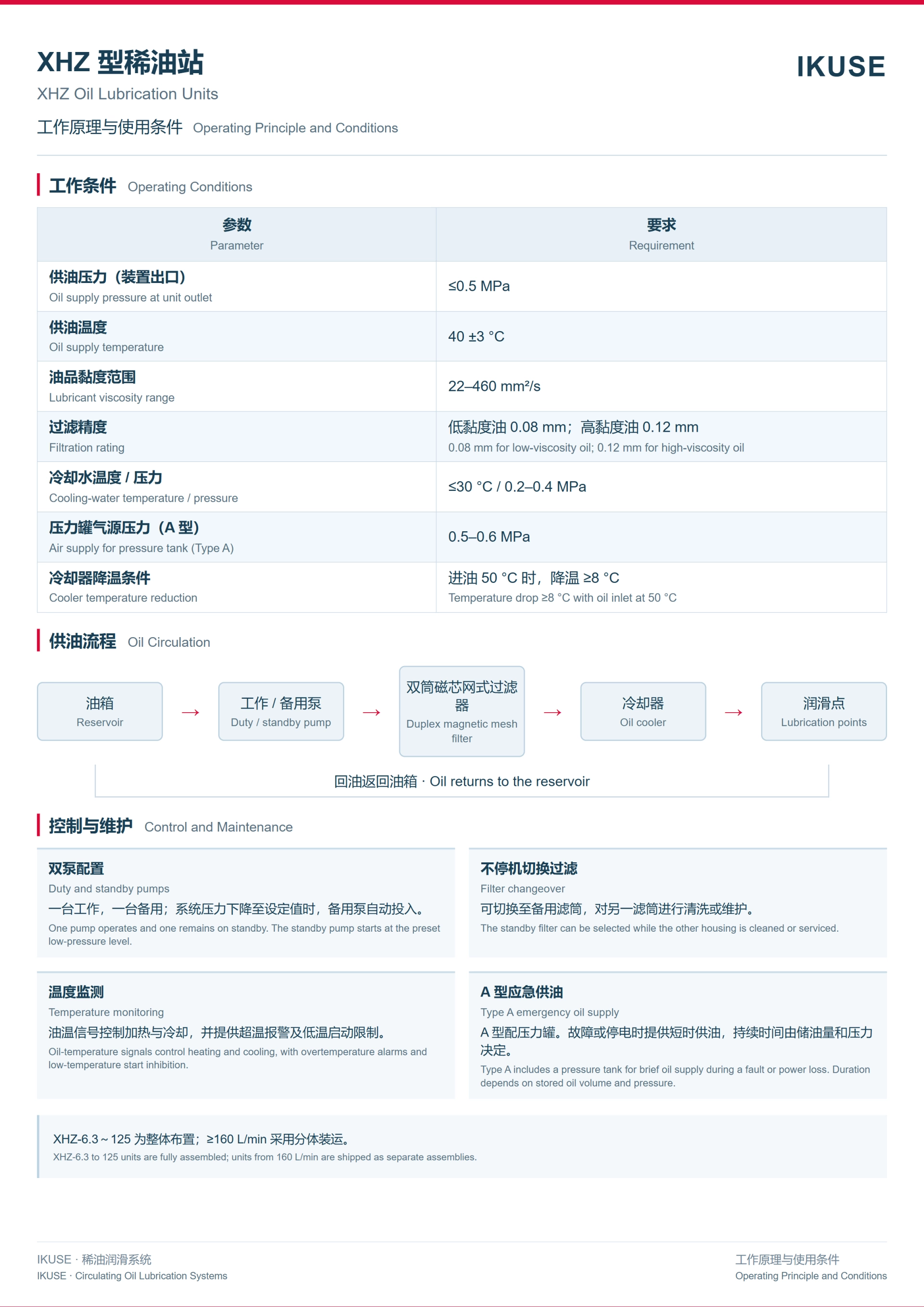

工作原理
油泵将润滑油经单向阀、截止阀、双筒磁芯网式过滤器和冷却器送至润滑点，回油经总回油管及磁网回油过滤装置返回油箱。供油压力达到正常设定值后，允许主机启动；压力持续下降时按设定顺序投入备用泵、报警并联锁停机。A 型压力罐用于故障状态下的短时供油。
典型应用
适用于冶金、重型机械和矿山设备的循环供油系统。主机在停机滑行期间仍需润滑时，可结合所需供油量和持续时间核对压力罐配置。
规格与技术参数

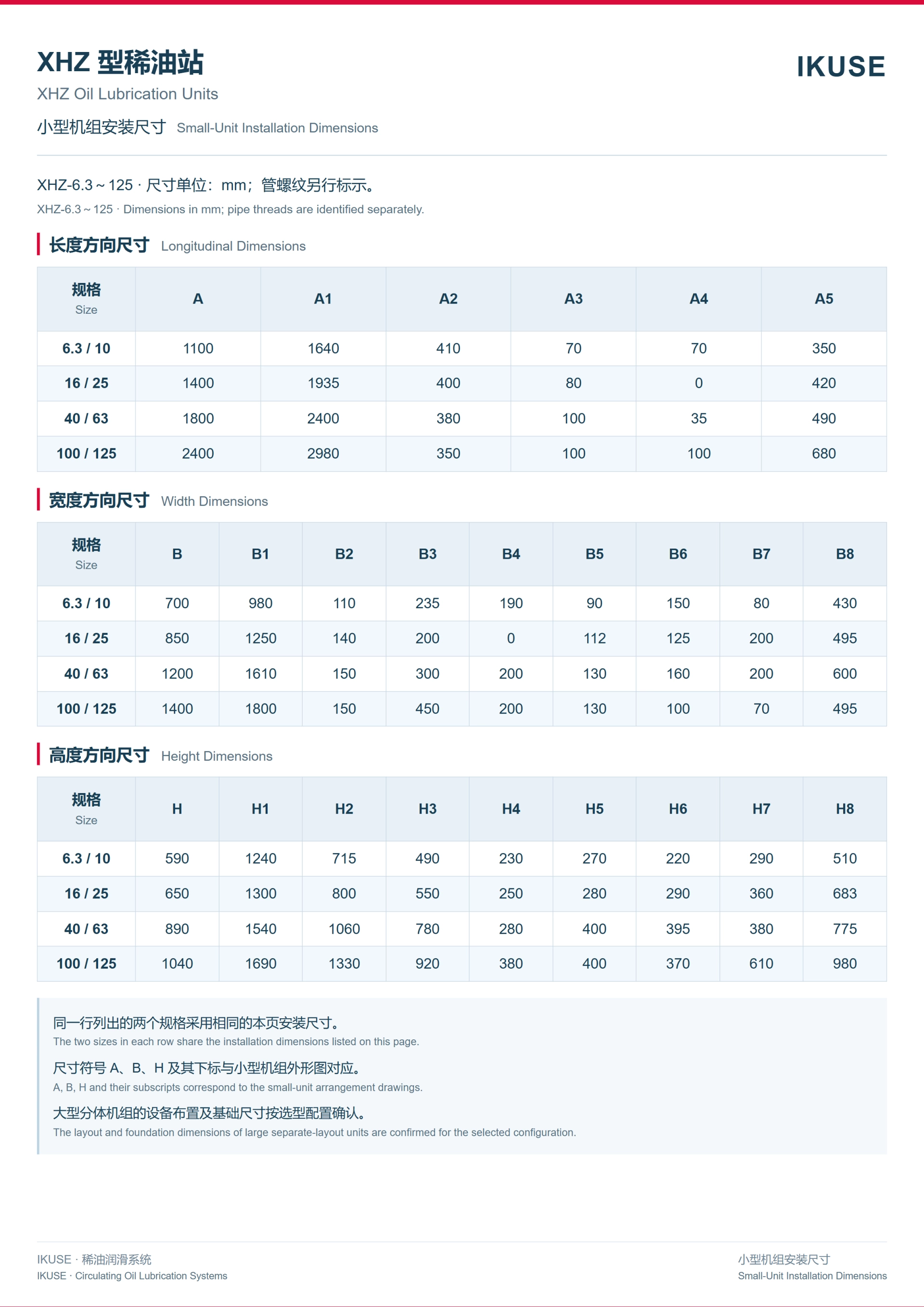

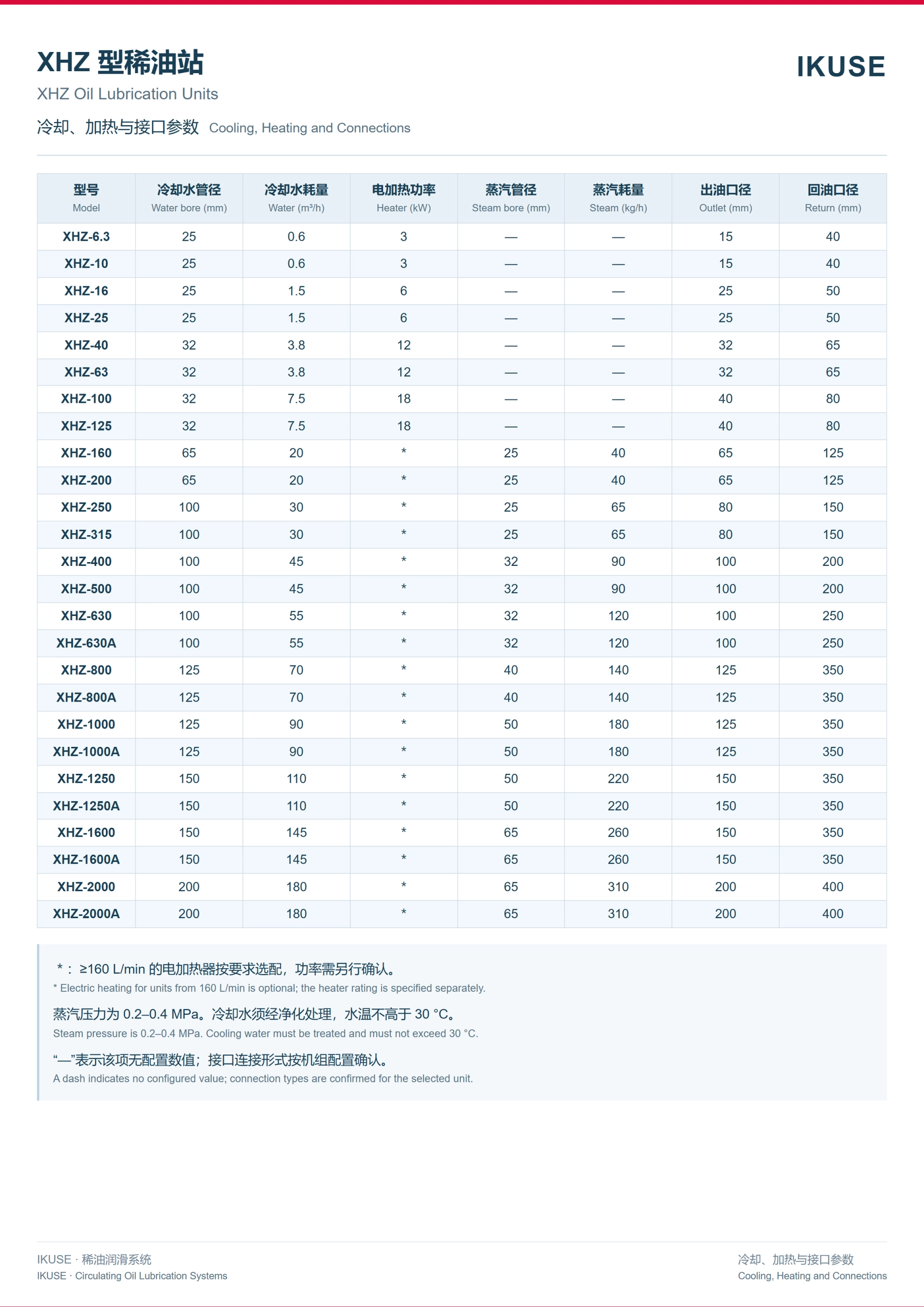

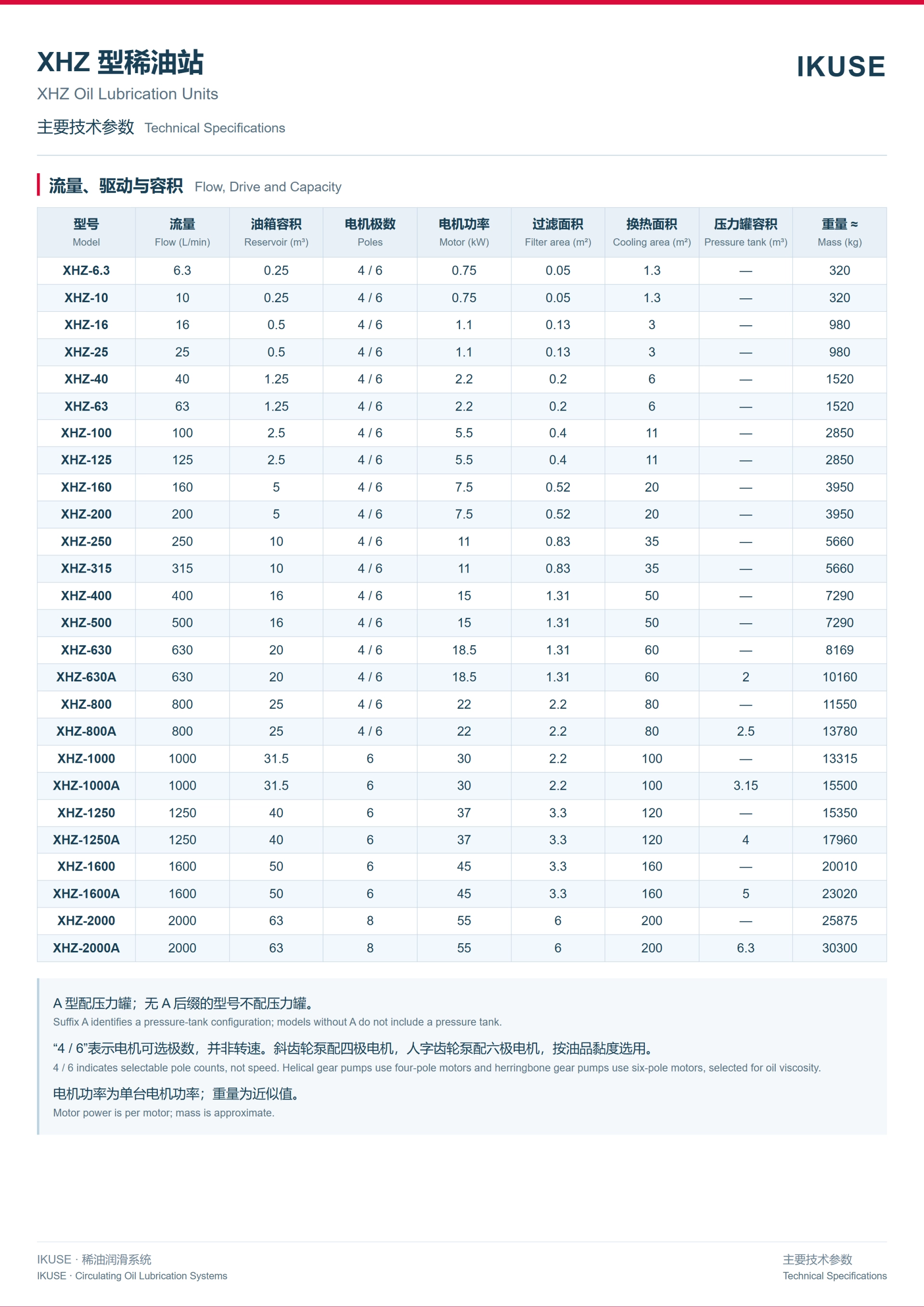

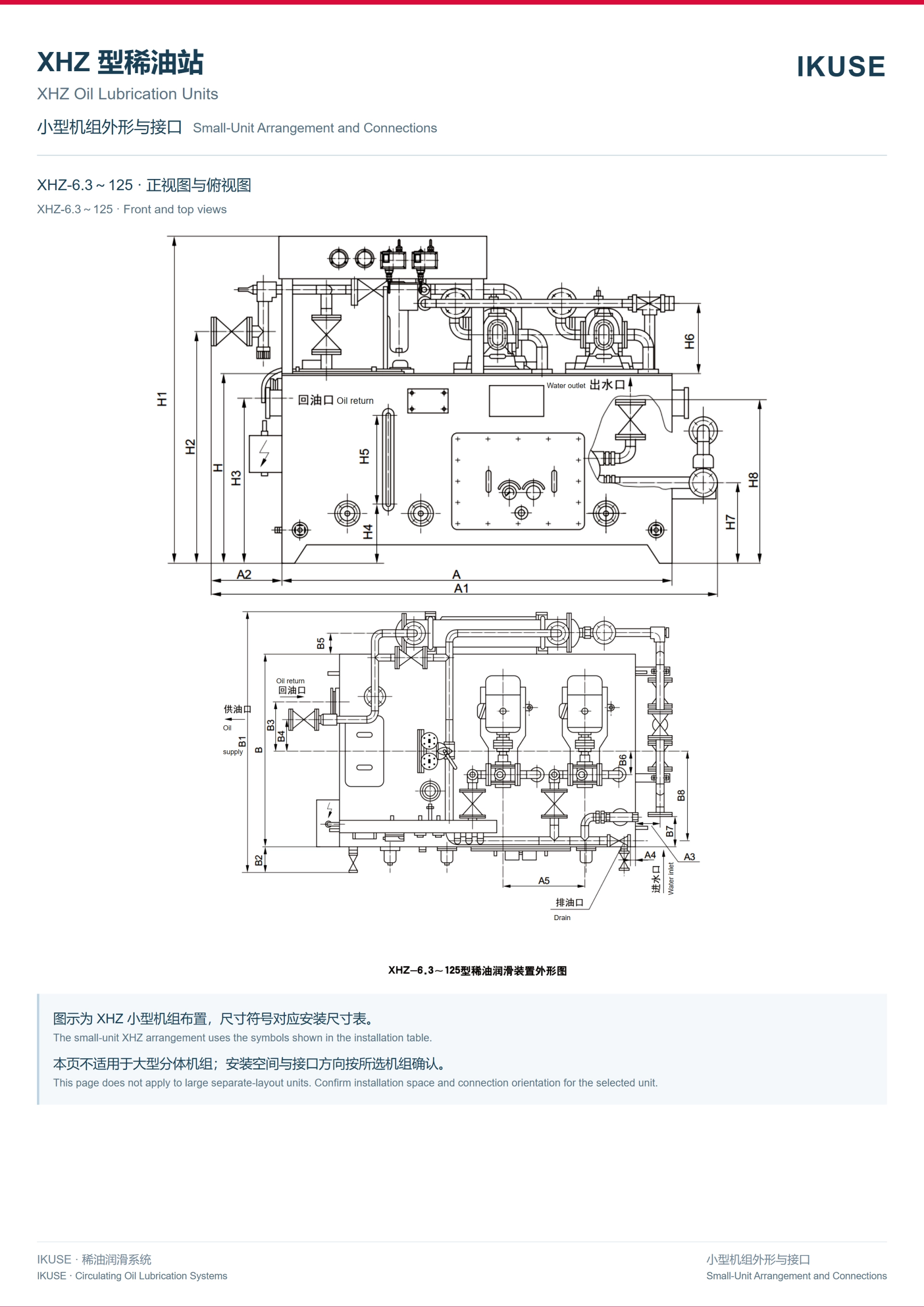

XHZ 系列公称流量为 6.3～2000 L/min，A 后缀表示配置压力罐。上方插图分别列出普通型与 A 型的参数、冷却和加热条件，以及 XHZ-6.3～125 小型机组的安装尺寸。≥160 L/min 的机组采用分体装运，设备布置和基础尺寸按配置确认。
选型与订货
请提供设备类型、流量、供油压力、油品牌号与黏度、过滤精度、供回油温度、冷却水条件、电源及加热方式。选用 A 型时，还需提供应急供油量、持续时间和气源条件。PLC 控制、板式冷却器、防爆等级及仪表接口要求应一并确认。
